하이브리드 컨버터는 양방향·병렬 확장과 고집적 모듈 솔루션의 장점을 가진다.
LTM4654는 전압 변환을 수행하며 전류 소스와 전류 싱크로 동작해 양방향 사용이 가능하고, +30V를 -7V로 변환하는 음전압 변환에도 사용할 수 있다.
LTM4654 μ모듈 레귤레이터는 48V 고효율 저전압 변환용 고집적 전력 변환 솔루션으로 소개되며, 입력 전압 범위는 최대 55V DC 링크이고 출력 전압은 5V, 12V 등으로 설정할 수 있다.
고효율 전력 변환 가이드②는 양방향·병렬 확장 장점과 고집적 모듈 솔루션을 다루며, 최신 전력 시스템에서 하이브리드 컨버터를 사용할 때의 이점을 제시한다. 하이브리드 컨버터는 효율이 중요한 시스템, 전력 밀도가 중요한 시스템, 유연한 전력 제어가 중요한 시스템에 적합하다.
사례로 제시된 LTM4654는 전압 변환 기능을 수행한다. 이 제품은 전류 소스로 동작할 수 있고 전류 싱크로도 동작할 수 있어 양방향 동작이 가능하다.
이 같은 LTM4654의 양방향 동작은 시스템 내 에너지를 효율적으로 활용하는 효과로 이어진다. 이를 통해 최신 전력 시스템에서 하이브리드 컨버터의 활용 가치를 보여준다.
LTM4654는 음전압 변환 용도로도 사용할 수 있다. 예를 들어 +30V를 -7V로 변환할 수 있으며, 이때의 동작 방식은 벅 레귤레이터의 반전 벅-부스트 모드와 유사하다.
이와 함께 여러 하이브리드 컨버터를 병렬로 연결해 사용할 수 있다. 컨버터 2개를 병렬로 구성하면 처리 가능한 전류는 2배가 되고, 처리 가능한 전력도 2배가 된다.
아날로그디바이스(ADI)의 제품인 LTM4654 μ모듈(Module) 레귤레이터는 48V 고효율 저전압 변환을 위한 고집적 전력 변환 솔루션으로 소개된다.
LTM4654 등 고집적 솔루션을 활용하면 소형 설계를 기반으로 고전력 하이브리드 전압 변환을 구현할 수 있다.
이 솔루션의 입력 전압 범위는 최대 55V DC 링크이다.
출력 전압은 5V, 12V 등 더 낮은 가변 전압으로 설정할 수 있으며, 연속 처리 전력은 최대 300W이다.

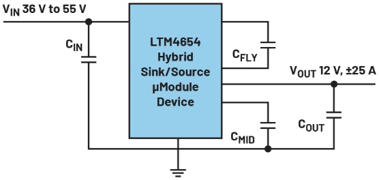

[그림1]은 고집적 LTM4654 적용 회로를 보여주며, 이 회로의 특성은 외부 부품 수가 적다는 점이다.
또한 48V 입력에서 9V 출력으로 변환할 때 부하 전류 15A 조건에서 변환 효율은 96.7%이며, 원문은 DigiKey의 TechForum/Article를 참조하면 된다.
