요꼬가와, AC/DC 스플릿 코어 전류 센서 ‘CT500SA·CT200SA’ 출시

테크월드뉴스 · 2026년 9월 7일

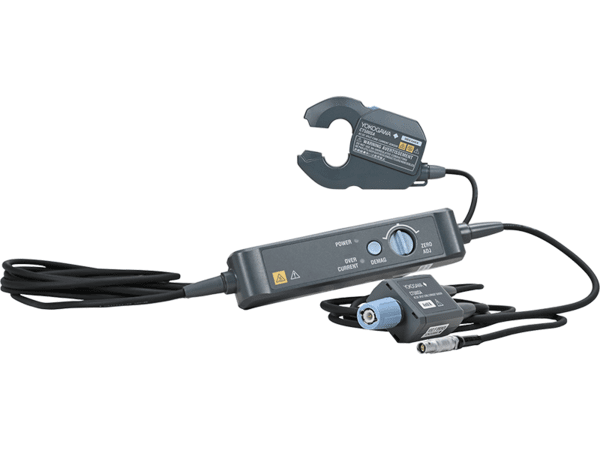

AC/DC 스플릿코어 전류센서 ‘CT500SA’와 ‘CT200SA’ [제공=한국요꼬가와전기]

✦ AI 요약

한국요꼬가와전기가 AC/DC 스플릿 코어 전류센서 CT500SA와 CT200SA를 출시한다고 밝혔다.

두 제품은 플럭스게이트 센서 아키텍처를 채택해 협소 공간에서도 고정밀 대전류 측정을 지원하며, 기본 정확도는 ±0.09% reading + 0.01% full scale다.

CT500SA는 최대 500kHz(-3dB), CT200SA는 최대 1MHz(-3dB)의 대역폭을 지원하고, 요꼬가와 전력분석기·스코프코더·오실로스코프에 직접 연결할 수 있다.

최근 전기차(xEV) 보급 확대와 신재생에너지 인프라 고도화 진행으로 에너지 효율성 검증 중요성이 확대되면서, 복잡하게 조립된 장비 내부에서 전선 해체 없는 전류 측정 수요가 엔지니어를 중심으로 급증하고 있다. 그러나 기존 스플릿코어 전류센서는 구조적 한계와 정밀도 저하 단점이 있었다. 한국요꼬가와전기는 AC/DC 스플릿 코어 전류센서 'CT500SA'·'CT200SA'를 출시한다고 밝혔다.

'CT500SA'·'CT200SA'는 협소 공간에서도 고정밀 대전류 측정이 가능한 AC/DC 스플릿 코어 전류센서로, 기존 스플릿코어 전류센서의 기술적 한계 극복 목적의 차세대 센서다. CT500SA는 정격전류 500 A, CT200SA는 정격전류 200 A다. 두 제품은 플럭스게이트(Fluxgate) 센서 아키텍처를 채택해 기존 클램프 온 방식의 편리함을 유지하면서도 스루홀(Through-hole) 센서와 견줄 수준의 정확도를 구현했다.

정확도는 기본 정확도 ±0.09% reading + 0.01% full scale다. 한국요꼬가와전기는 CT500SA·CT200SA가 기존 한계를 넘고 편의성과 높은 정확도를 함께 구현했다는 설명을 내놨다.

두 제품은 가로 110mm·세로 62mm·깊이 25mm의 동일한 크기에 손바닥 크기 설계가 적용됐으며, 공간이 협소한 차량 내부 테스트 환경 최적화에 맞춰 구성됐다. 두 제품에는 원터치 잠금 해제 버튼이 적용돼 한 손으로 탈부착하기 쉽고, 본체에는 M4 스크루 홀과 케이블 타이 슬롯이 제공된다. 회사는 센서 위치 고정으로 측정 오차 감소와 재현성 향상이 가능하다고 설명했다.

CT500SA는 최대 500kHz(-3dB), CT200SA는 최대 1MHz(-3dB)의 주파수 대역폭을 지원한다. 두 제품은 모터 인버터 검증 시 출력 전류 정밀 측정에 적합한 것이 강점으로 제시됐으며, 측정 대상 요소로는 스위칭 주파수와 고조파 성분이 포함된다.

기존에는 센서가 전력 분석기 전용과 파형 측정기 전용으로 분리됐지만, 두 제품은 별도 변환 커넥터가 불필요한 점이 차별점으로 제시됐다. 이에 따라 요꼬가와 전력분석기와 스코프코더, 오실로스코프에 직접 연결할 수 있다.

요꼬가와는 신제품이 케이블 절단·장비 해체가 어려운 테스트 환경에서 엔지니어 작업 효율을 대폭 향상시킬 것으로 기대된다고 밝혔으며, 이를 바탕으로 이 제품이 전기차 인버터 효율 분석용 최적 솔루션이자 태양광(PV) 시스템 출력 모니터링용 최적 솔루션, 대형 HVAC 시스템용 최적 솔루션으로 활용될 수 있고 정밀 전력 계측이 필요한 산업 현장 전반을 대상으로 한다고 설명했다.
