리골, 초소형 2포트 벡터 네트워크 분석기 ‘DNA800 시리즈’ 선봬

테크월드뉴스 · 2026년 9월 1일

✦ AI 요약

리골테크놀로지스의 리골이 초소형 휴대용 VNA 'DNA800 시리즈'를 출시했다.

DNA800 시리즈는 2포트 벡터 네트워크 분석 기능을 구현했으며, 최대 14GHz 주파수 범위와 최대 125dB 다이내믹 레인지를 지원한다.

이 시리즈는 S11·S12·S21·S22 풀 S파라미터 측정, 스미스 차트 임피던스 분석, TDR·DTF 옵션과 4포트 확장 기능을 지원한다.

테스트·측정 장비 기업 리골테크놀로지스의 리골이 휴대성을 강조한 초소형 휴대용 VNA 'DNA800 시리즈'를 출시했다. DNA800 시리즈는 약 1.9kg 초경량 폼팩터를 갖춘 제품이다.

DNA800 시리즈는 완전한 2포트 벡터 네트워크 분석 기능을 구현했으며, 2개 측정 포트 기반으로 최대 14GHz 주파수 범위와 최대 125dB 다이내믹 레인지를 지원한다. 이를 바탕으로 필터·안테나·RF 케이블·PCB·각종 수동소자 특성 분석에 활용된다.

이 제품은 S11·S12·S21·S22 풀 S파라미터 측정을 지원하며, DUT 반사 특성 분석과 순방향·역방향 전달 특성 종합 분석이 가능하다. 또한 스미스 차트를 활용한 임피던스 분석도 가능하다.

DNA800 시리즈는 RF 부품·회로 특성을 정밀 평가하도록 설계된 제품이다. 기존 방식 대비 단순 트래킹 제너레이터 기반 반사·투과 측정을 넘어서는 구성을 갖췄다.

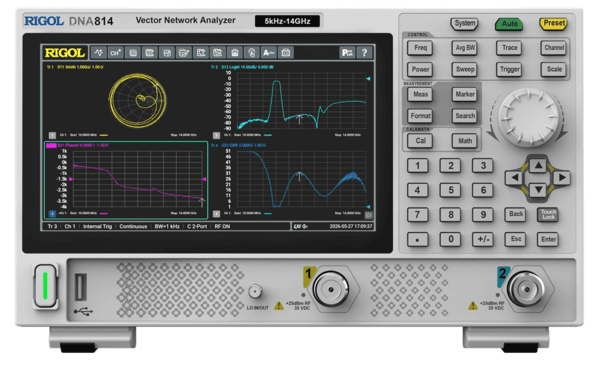

DNA800 시리즈 구성은 DNA804·DNA808·DNA814로 이뤄진다. 지원 주파수 범위는 5kHz~최대 14GHz다.

이 시리즈는 필터 삽입손실·반사손실 분석, 안테나 특성 분석, PCB 임피던스 분석, RF 케이블 특성 분석, 다양한 수동소자 특성 분석 등 다양한 RF 분석 애플리케이션에 대응한다.

또한 최대 125dB 다이내믹 레인지, 0.005dB RMS 트레이스 노이즈, 1Hz~10MHz IF 대역폭을 지원한다. 이에 따라 높은 감쇠량 RF 부품·필터 측정 시 넓은 측정 범위를 확보할 수 있고, 낮은 트레이스 노이즈를 바탕으로 미세 특성 변화 비교도 가능하다.

이 장비는 다양한 데이터 포맷 선택이 가능하고 측정 목적별 결과 분석이 가능하다. 또한 픽스처 디임베딩(Fixture De-embedding) 기능과 포트 확장(Port Extension) 기능을 지원해 테스트 픽스처·케이블 영향 보정 기반 DUT 특성 분석을 지원한다.

아울러 패스/페일(Pass/Fail) 판정 기능을 지원해 생산 환경에서 측정 결과를 신속하게 확인할 수 있고, 반복 검증 환경에서 측정 결과를 신속하게 확인할 수 있다.

DNA800 시리즈는 주파수 영역 측정을 지원하며, TDR(Time Domain Reflectometry) 시간영역 분석 기능과 DTF(Distance To Fault) 고장점 거리 측정 기능을 옵션으로 지원한다.

리골은 TDR 활용 시 케이블·전송선로의 임피던스 불연속 지점을 시간영역에서 확인할 수 있고, DTF 활용 시 케이블 고장 위치를 거리 기준으로 분석할 수 있어 설치·유지보수 현장에서 활용도가 높다고 설명했다.

DNA800 시리즈는 DNA800 2대 연결 시 4포트 측정 시스템 확장 가능 구조를 지원한다. 주요 명령어 세트 호환도 제공해 기존 자동화 측정 스크립트 이관 부담 감소에 도움이 된다고 전했다.

DNA800 시리즈는 크기 약 265×162×77mm, 무게 1.9kg의 초소형 설계를 적용했다. 여기에 접이식 스탠드를 적용해 실험실·강의실·현장 설치·사용 용이가 가능하도록 했다.

화면은 1024×600 해상도 7인치 정전식 멀티터치 디스플레이를 탑재했다. 터치 조작 지원과 함께 로터리 노브 지원, 키패드 지원을 제공하며, 최대 4분할 화면 표시 지원으로 여러 측정 결과 동시 비교 가능 환경을 갖췄고 반복적 화면 전환 불편 감소에도 초점을 맞췄다.

전원 측면에서는 타입-C 전원 입력 지원으로 표준 어댑터 구동 가능과 보조배터리 구동 가능을 모두 지원한다. 이에 따라 설치 환경에 따른 전원 선택 폭을 넓혔다.

인터페이스는 USB 인터페이스 지원, LAN 인터페이스 지원, HDMI 인터페이스 지원을 제공한다. 또한 SCPI 원격 제어 지원과 LXI 호환 LAN 지원으로 자동화 테스트 시스템 적용 유연과 원격 측정 환경 적용 유연을 함께 확보했다.

안영준 리골코리아 사장은 DNA800 시리즈가 벤치탑 VNA에서 기대하는 2포트 네트워크 분석 기능을 휴대성이 우수한 초소형 플랫폼에 구현한 제품이라고 설명하며, 이 같은 특성을 바탕으로 RF 연구개발, 안테나 측정, 필터 측정, 대학 교육, 생산 검증, 케이블 유지보수, 현장 테스트 등 다양한 환경에서 DNA800 시리즈의 활용 범위가 확대될 것으로 기대한다고 밝혔다.
